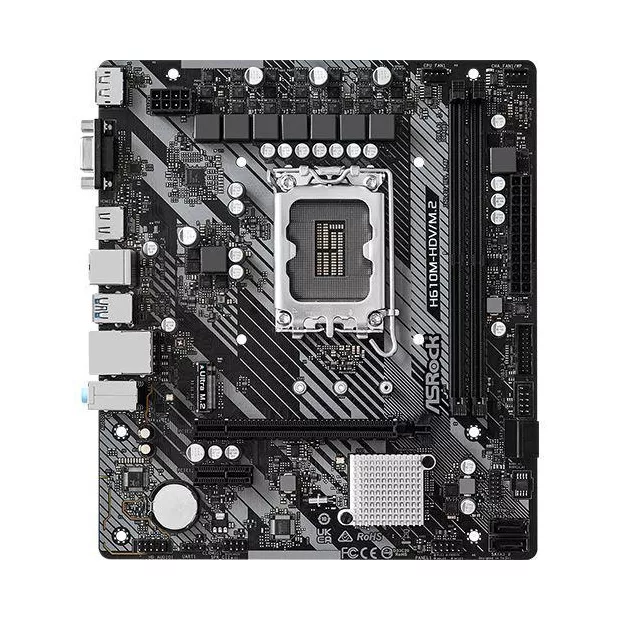

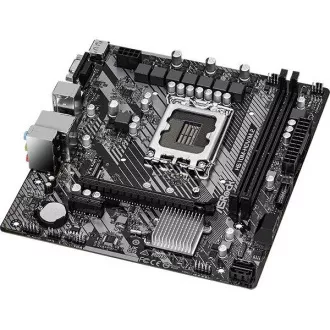

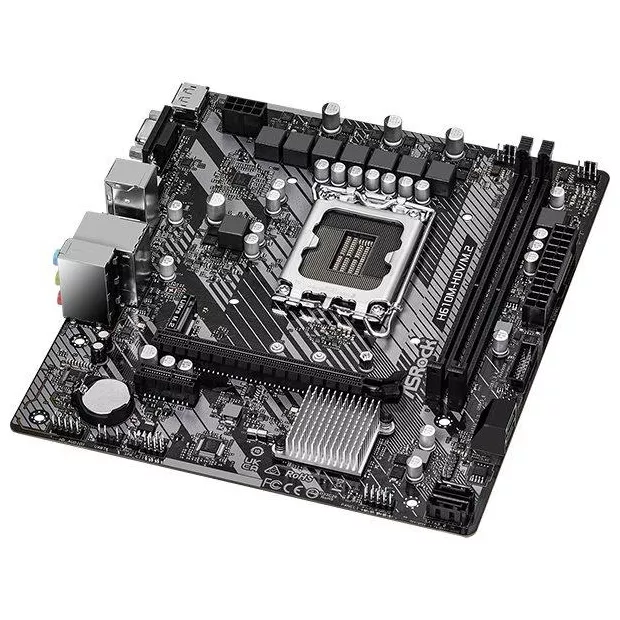

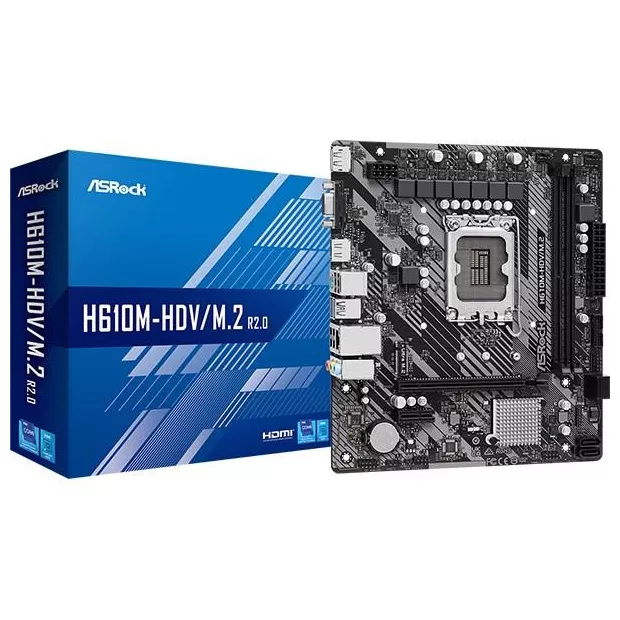

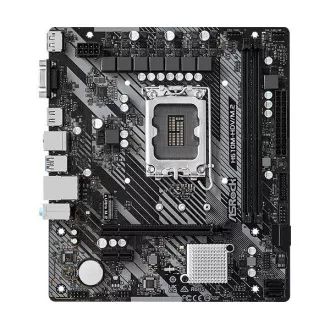

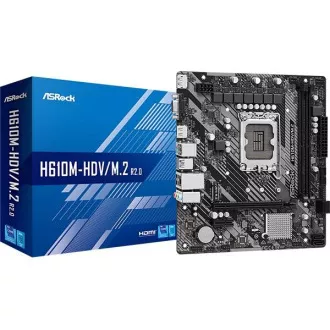

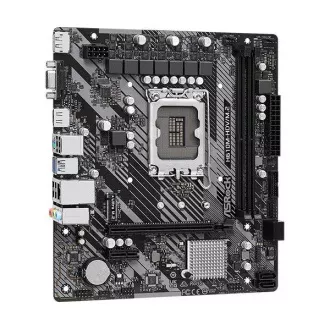

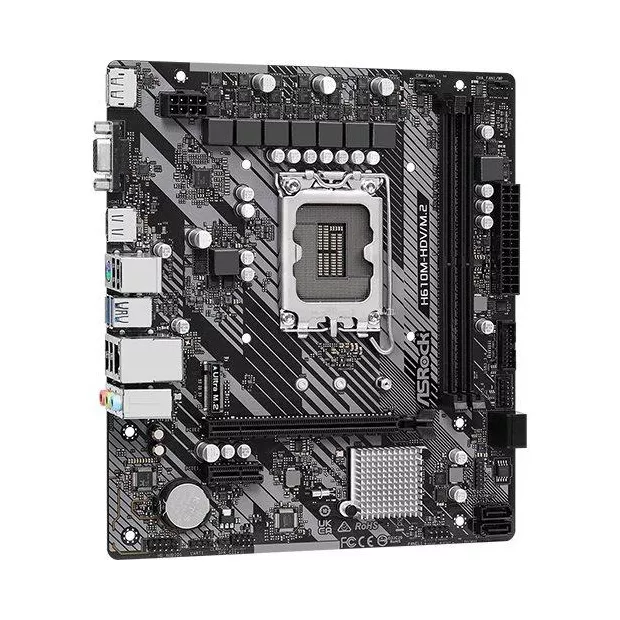

ASRock MB Sc LGA1700 H610M-HDV/M.2 R2.0, Intel H610, 2xDDR4, 1xDP, 1xHDMI, 1xVGA, mATX

Popis a parametre

ASRock MB Sc LGA1700 H610M-HDV/M.2 R2.0

Kľúčové vlastnosti:

• Podpora procesorov Intel Core 14., 13. a 12. generácie (LGA1700)
• 6+1+1 fázový napájací design
• Podpora pamätí DDR4 3200MHz
• PCIe 4.0 x16, PCIe 3.0 x1
• Výstupy grafiky: HDMI, DisplayPort, D-Sub
• Realtek ALC897 7.1 CH HD Audio Codec

Procesor a čipset

Podporuje procesory Intel Core 14., 13. a 12. generácie (LGA1700). Ponúka 6+1+1 fázový napájací design a podporuje Intel Hybrid Technology a Intel Turbo Boost Max 3.0 Technology. Čipset je Intel H610.

Pamäť

Podpora pre Dual Channel DDR4 Memory Technology. Má 2 sloty pre pamäte DDR4. Podporuje pamäte DDR4 non-ECC, un-buffered až do 3200. Podporuje ECC UDIMM pamäťové moduly (fungujú v non-ECC móde). Maximálna kapacita systémovej pamäte je 64GB. Podporuje Intel Extreme Memory Profile (XMP) 2.0.

Grafika

Používa Intel Xe Graphics Architecture (Gen 12). Ponúka tri možnosti grafických výstupov: D-Sub, HDMI a DisplayPort 1.4. Podporuje HDMI 2.1 TMDS s maximálnym rozlíšením až 4K x 2K (4096x2160) pri 60Hz. Podporuje DisplayPort 1.4 s DSC (komprimovaný) s maximálnym rozlíšením až 8K (7680x4320) pri 60Hz / 5K (5120x3200) pri 120Hz. Podporuje D-Sub s maximálnym rozlíšením až 1920x1200 pri 60Hz. Podporuje HDCP 2.3 s HDMI 2.1 TMDS kompatibilný a DisplayPort 1.4 porty.

Rozširujúce sloty

Pre procesor je k dispozícii 1 slot PCIe 4.0 x16 (PCIE2), ktorý podporuje režim x16. Čipset ponúka 1 slot PCIe 3.0 x1 (PCIE1).

Úložisko

Čipset ponúka 1 Ultra M.2 Socket (M2_2, Key M), ktorý podporuje typ 2242/2260/2280 PCIe Gen3x4 (32 Gb/s) režim. K dispozícii sú 4 konektory SATA3 6.0 Gb/s.

Ethernet

PCIE x1 Gigabit LAN 10/100/1000 Mb/s. Používa Realtek RTL8111H. Podporuje Wake-On-LAN, Lightning/ESD ochranu, Energy Efficient Ethernet 802.3az a PXE.

Audio

7.1 CH HD Audio (Realtek ALC897 Audio Codec). Podporuje Surge Protection.

I/O Porty na zadnom paneli

1 x PS/2 port pre myš/klávesnicu, 1 x D-Sub port, 1 x HDMI port, 1 x DisplayPort 1.4, 2 x USB 3.2 Gen1 porty (s podporou ESD ochrany), 4 x USB 2.0 porty (s podporou ESD ochrany), 1 x RJ-45 LAN port s LED (ACT/LINK LED a SPEED LED), HD Audio Jacks: Line in / Front Speaker / Microphone.

Interné I/O konektory

1 x SPI TPM Header, 1 x Chassis Intrusion and Speaker Header, 1 x CPU Fan Connector (4-pin), 1 x Chassis/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control), 1 x 24 pin ATX Power Connector, 1 x 8 pin 12V Power Connector, 1 x Front Panel Audio Connector, 1 x USB 2.0 Header (podporuje 2 USB 2.0 porty) (s podporou ESD ochrany), 1 x USB 3.2 Gen1 Header (podporuje 2 USB 3.2 Gen1 porty) (s podporou ESD ochrany).

Špeciálne funkcie

ASRock Super Alloy, Premium Power Choke, Sapphire Black PCB, High Density Glass Fabric PCB, ASRock Ultra M.2 (PCI Gen3x4), ASRock Full Spike Protection (pre všetky USB, Audio, LAN porty), ASRock Live Update & APP Shop.

Softvér

ASRock Motherboard Utility (A-Tuning), ASRock XFast LAN, ASRock EZ Mode, ASRock Full HD UEFI, ASRock My Favorites in UEFI, ASRock Instant Flash.

BIOS

128Mb AMI UEFI Legal BIOS s podporou viacjazyčného GUI, ACPI 6.0 Compliant wake up events, SMBIOS 2.7 Support, CPU Core / Cache, CPU Core / Cache Load-Line, CPU GT, CPU GT Load-Line, DRAM, +0.82V PCH +1.05V PCH, VCCIN AUX, +1.8V PROC, +1.05V PROC Voltage Multi-adjustment.

Hardvér Monitor

Fan Tachometer: CPU, Chassis/Water Pump Fans, Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, Chassis/Water Pump Fans, Fan Multi-Speed Control: CPU, Chassis/Water Pump Fans, CASE OPEN detection, Voltage monitoring: CPU Vcore, DRAM, +0.82V PCH, +1.05V PCH, VCCIN AUX, VCCSA, +1.05 V PROC, +12 V, +5 V, +3.3 V.

Príslušenstvo

Quick Installation Guide, Support CD, I/O Shield, 2 x SATA Data Cables, 1 x Screw for M.2 Socket.

Operačný systém

Podpora pre Windows 11, Windows 10 64-bit.

Certifikácia

FCC, CE, ErP/EuP ready (ErP/EuP ready power supply is required).

Formát

Micro ATX Form Factor: 8.66-in x 7.6-in, 22.0 cm x 19.3 cm, Solid Capacitor design.
